Трехфазная инверторная система бесперебойного электроснабжения на 9,9 кВА
Трехфазная инверторная система бесперебойного электроснабжения на 9,9 кВА, емкость батареи аккумуляторов 400 Ач, напряжение аккумуляторов 48 В. Установлена под Троицком.
Основные характеристики
- Инверторы FX3048E OutBack Power Systems
- Емкость батареи аккумуляторов 400 Ач
- Напряжение аккумуляторов 48 В
- Три однофазных стабилизатора на 6 кВА
- Система управляется контроллером Mate
- Время автономной работы около 7 дней
- Размеры: 1,2х0,7х2,2 м (ГхШхВ)

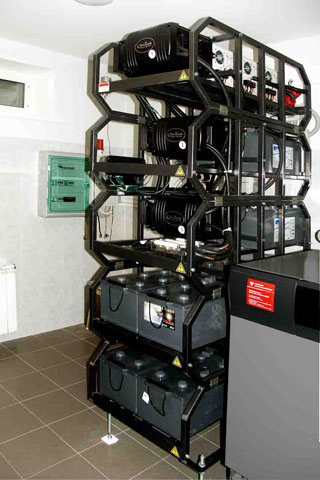

Система установлена в цокольном этаже рядом с газовым котлом. Система установлена на 5-ти специально изготовленных рамах, которые стоят друг на друге.
На каждой раме установлено (снизу вверх):
- 1-ый и 2-ой этаж: 4 аккумулятора
- 3-ий и 4-ый этаж: инвертор и 2 аккумулятора, три плавкие вставки на 200 А, а сбоку Hub4
- 5 –ый этаж: инвертор и три однофазных стабилизатора на 6 кВА
Стабилизаторы подключены к системе через 5-ти штырьковые разъемы для быстрой замены.
Система бесперебойного электроснабжения управляется контроллером Mate, который встроен в распределительный электрощит 1-ого этажа. Расстояние между стойкой и распределительным щитом около 40 метров. Система аварийного электроснабжения подключена к системе отопления, водоснабжения, аварийного освещения, розеткам холодильника и домашнего кинотеатра.
При подводимой мощности около 6 кВА, суммарная выходная мощность может достигать 10 кВА. Правильный выбор типа стабилизатора для данной сети и особенности настройки системы, позволяют резко увеличить качество электросети для домашних потребителей и время автономной работы.
